Kecuali dinyatakan sebaliknya, pipa saluran, fitting, dan bahan penyambungan akan disediakan oleh Pemilik melalui kontrak terpisah dan diserahkan kepada kontraktor instalasi.
Definisi
- Pipa : Berarti pipa, belokan, fitting, manhole, sambungan khusus dan termasuk sambungan serta komponen penyambungan.
- Valve : Berarti Air Valve, Check Valve, dan sejenisnya termasuk bahan penyambung, alat operasi, serta fitting terkait.
- Jaringan Pipa: Berarti bagian dari pekerjaan yang meliputi pipa, fitting, pancuran, hidran kebakaran, manhole, ruang inspeksi, pipa cabang dan sebagainya
Pemilik dapat, atas biayanya, mempekerjakan firma spesialis untuk membantu dalam inspeksi material, kualitas kerja, dan pengawasan pengujian pada tahap apa pun selama pelaksanaan dan pemeliharaan pekerjaan.
Pengujian independen ini tidak mengurangi kewajiban Kontraktor dalam Kontrak. Kontraktor harus menyediakan tenaga kerja, alat, dan bahan (kecuali peralatan uji khusus) untuk membantu firma spesialis sesuai arahan Pemilik. Jika hasil inspeksi menunjukkan material dan kualitas kerja tidak sesuai spesifikasi, biaya akan ditanggung oleh Kontraktor.
Peralatan
Kecuali dinyatakan sebaliknya, Kontraktor harus menyediakan semua alat yang diperlukan untuk memotong, memiringkan, menyambung, menguji, dan memasang jaringan pipa dengan memuaskan.
Penanganan Pipa
Selama penyimpanan, penanganan, dan pengangkutan dari depo yang ditentukan oleh Pemilik, langkah pencegahan harus diambil untuk mencegah kerusakan pada pipa dan fitting. Pipa hanya boleh ditangani dengan kait khusus, sling kain, atau metode lain yang disetujui. Pipa yang rusak harus diganti atau diperbaiki oleh Kontraktor atas biaya sendiri.

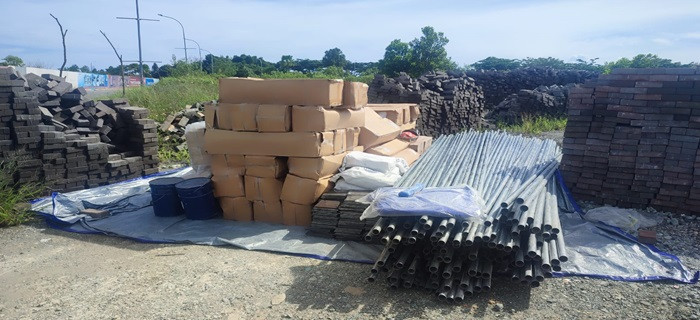

Penyimpanan Pipa
Bahan penyambung dan alat operasi harus disimpan di tempat tertutup. Pipa dapat disimpan di ruang terbuka dengan alas kayu yang memadai. Jika pipa menunjukkan tanda korosi selama penyimpanan, Kontraktor harus segera melakukan perawatan tanpa biaya tambahan.
Tarif Termasuk Kebutuhan Umum
Tidak ada penilaian terpisah untuk kebutuhan umum. Biaya ini harus termasuk dalam tarif tender untuk instalasi pipa secara lengkap.
Pengendalian Air
Kontraktor harus menyediakan dan mengoperasikan peralatan untuk menjaga agar lokasi pekerjaan bebas dari air selama konstruksi, serta membuang air tersebut tanpa merugikan properti publik atau swasta
Penutupan dan Bagian Pendek
Kontraktor diperbolehkan menggunakan pipa dengan panjang kurang dari standar untuk mengurangi defleksi sudut di sambungan pipa. Kontraktor bertanggung jawab atas akurasi pengukuran bagian penutup
Sambungan Pipa dengan Rubber Ring Joints
Kekerasan karet harus memastikan sambungan pada pipa yang terpasang kedap air sesuai spesifikasi dalam kondisi beban kerja atau uji apa pun. Sebelum merakit sambungan yang menggunakan cincin karet, cincin tersebut harus diperiksa dari retak dengan cara merenggangkan setiap bagian menjadi radius sekitar 150 mm.
Jika ditemukan atau timbul retak, cincin tersebut harus ditolak, dipotong agar tidak digunakan secara tidak sengaja dan dilaporkan segera kepada Pemilik. Jika lebih dari tiga cincin berturut-turut ditolak, Kontraktor harus menghentikan proses penyambungan hingga penyebab kerusakan ditemukan dan diperbaiki sesuai persetujuan Pemilik.
Cincin karet harus ditempatkan di alur soket, kemudian ujung spigot pipa dimasukkan ke soket pipa yang bersebelahan dan dipaksa ke posisi yang tepat. Perhatian khusus harus diberikan untuk menghindari puntiran atau kerusakan cincin selama penyambungan. Permukaan dalam soket harus dilumasi dengan pelumas yang direkomendasikan oleh pabrik untuk mempermudah penyambungan.
Sambungan Pipa dengan Mechanical Joint
Untuk mechanical Joint yang disetujui, pemasangan harus mengikuti rekomendasi pabrik. Kontraktor harus memastikan ujung pipa halus agar selongsong sambungan dapat meluncur dengan mudah dan jika perlu, melapisi ulang ujung pipa dengan dua lapis larutan bitumen cepat kering.
Jika diarahkan oleh Pemilik, gerakan ujung pipa yang disambungkan dengan kopling harus ditahan dengan penahan baja. Semua sambungan harus dilindungi dengan bitumen sesuai rekomendasi pabrik.
Sambungan Pipa dengan Flange
Sambungan Flange untuk pipa besi ulet, besi tuang dan baja harus menggunakan gasket karet serta baut dan mur baja dengan dua washer per baut. Gasket harus mampu membentuk sambungan kedap air terhadap tekanan hingga tekanan uji maksimum.
Tidak diperbolehkan penggunaan pasta penyambung atau pelumas. Sambungan harus dirakit dengan metode pengetatan berurutan untuk memastikan tekanan merata di seluruh sambungan. Standar BS 4504 NP 25, BS 3063 dan BS 1787 berlaku.
Sambungan Pipa dengan Welded Joints
Sambungan Welded harus dilakukan secara manual sesuai BS 2971 dan hanya oleh tukang las yang berpengalaman dan disetujui Pemilik. Sebelum disetujui, mereka mungkin diminta untuk melakukan uji las di lapangan.
Jika kualitas kerja tukang las menurun, persetujuan dapat dicabut. Sambungan las harus menggunakan tipe lengan panjang sesuai BS 534. Bagian yang akan dilas harus bersih dari karat dan bahan asing. Pemilik dapat memerintahkan uji khusus, dan biaya ditanggung oleh Kontraktor.
Pemasangan Pipa (Pipe Laying)
Kontraktor harus menggali parit dan menyiapkan alas yang sesuai untuk pipa serta menyediakan fasilitas untuk menurunkan dan meletakkan pipa di parit tanpa merusak pipa. Setiap sambungan pipa harus dipasang dengan benar sesuai garis dan kemiringan yang ditentukan.
Seluruh panjang pipa harus memiliki tumpuan yang merata pada alas. Jika pipa memiliki soket yang menonjol, maka harus digali ruang khusus agar soket tidak bersandar langsung pada subgrade. Sebelum pipa diturunkan, parit harus siap sesuai spesifikasi.
Pipa harus dibersihkan dan diperiksa sebelum pemasangan. Pipa besi cor harus diperiksa dengan palu ringan untuk mendeteksi retakan. Pipa yang rusak atau cacat harus ditolak. Kerusakan pada lapisan pelindung harus diperbaiki sebelum pemasangan.
Setiap pipa harus dipasang dengan tanda identifikasi menghadap ke atas dan dipastikan bahwa bagian dalam pipa tetap bersih dan tidak terhalang. Pipa spigot dan soket harus dipasang dengan soket menghadap ke atas. Setiap ujung pipa yang belum selesai harus ditutup rapat dengan penutup yang sesuai.
Alas Pipa
Permukaan alas harus kuat dan sesuai kemiringan. Material yang tidak stabil harus diganti dengan batu pecah yang sesuai. Material alas pipa harus memenuhi standar BS 882-1973.
Semua pipa harus memiliki tumpuan yang merata sepanjang barel. Jika alas pipa terlalu dalam, harus diisi kembali dan dipadatkan. Stank tanah liat harus dipasang di alas granular untuk mencegah drainase tanah bawah. Stank harus terbuat dari campuran tanah liat kedap air dengan panjang minimal 300 mm.
Perlindungan Pipa dengan Beton
Jika diperlukan, pipa harus dibungkus atau diisi dengan beton. Beton tidak boleh ditempatkan sebelum sambungan pipa selesai. Beton harus dituang dan dipadatkan dengan hati-hati. Untuk pipa asbes, pipa harus dibungkus dengan felt beraspal untuk mencegah ikatan dengan beton.
Kriteria Defleksi untuk Pipa Fleksibel
Pipa fleksibel akan diukur defleksinya di lapangan. Pipa yang gagal memenuhi kriteria defleksi harus dikeluarkan dan dipasang ulang. Defleksi maksimum diukur 1 bulan setelah pemasangan sementara parit.
Sambunagn Fleksibel pada Alas Beton
Sambungan fleksibel harus terbuat dari papan serat yang dapat ditekan dengan ketebalan minimal 40 mm untuk pipa berdiameter kurang dari 500 mm.
Penyangga Pipa
Penyangga dan gantungan pipa harus sesuai standar. Pipa harus disangga di dekat mesin atau Valve untuk mencegah tekanan berlebih.
Pembersihan Pipa
Setelah pemasangan, semua pipa harus dibersihkan dan dibilas dengan air untuk menghilangkan kotoran atau sisa beton.
Valve Chamber
Valve Chamber, hydrant kebakaran dan saluran pembuangan harus dibangun ke dalam saluran pipa di lokasi yang ditunjukkan pada gambar dan harus dibangun sesuai dengan detail yang ditunjukkan pada gambar atau sebagaimana diperintahkan oleh Pemilik.
Sambungan ke Saluran Pipa yang Ada
Kontraktor harus menyambungkan saluran pipa baru ke saluran pipa yang ada, tetapi tidak sampai pekerjaan baru telah lulus uji akhir yang ditentukan di tempat lain.
Pengujian Pipa
Kontraktor harus mengajukan rincian metode dan program yang diusulkan untuk pengujian (termasuk rincian peralatan uji) untuk disetujui oleh Pemilik dan harus mengatur agar semua uji dilakukan dengan saksi dari Pemilik atau orang yang ditunjuk oleh Pemilik.
Kontraktor harus menyediakan segala sesuatu yang diperlukan untuk melakukan sambungan, penutup ujung, dan semua pekerjaan sementara lainnya. Pipa harus lengkap dan didukung dengan baik sebelum dilakukan pengujian, kecuali sebagaimana yang terinci di bawah ini. Tidak ada pengujian yang akan diizinkan hingga sepuluh hari setelah pekerjaan blok dan pekerjaan penahan lainnya selesai.
Parit tidak boleh dibiarkan terbuka pada sambungan sebelum pengujian pipa, kecuali jika diizinkan oleh Pemilik yang dapat menetapkan kondisi pembatas tertentu.
Selain pengujian pada sambungan individu atau pengujian sementara lainnya yang mungkin ditentukan di tempat lain, Kontraktor harus mengajukan seluruh bagian pipa untuk pengujian akhir. Meskipun demikian, Kontraktor dapat melakukan pengujian lainnya kapan saja selama konstruksi jika dianggap perlu untuk memeriksa material dan pengerjaan pipa, tetapi ini tidak akan membebaskan Kontraktor dari kewajibannya untuk memenuhi pengujian yang sukses sesuai Kontrak.
Semua air yang diperlukan untuk pengujian dan pembersihan pipa harus disediakan oleh Kontraktor. Kontraktor dapat memperoleh air tersebut dari atau dengan bantuan Pemilik jika memungkinkan, tetapi jika diperlukan, Kontraktor harus mengatur air sendiri dengan biayanya.
Jika air diambil dengan persetujuan yang diperlukan dari aliran yang memiliki kualitas air yang dapat diterima, Kontraktor harus memastikan bahwa laju pengambilan air dikendalikan sehingga pengguna air di hilir dari sumber yang sama tidak terhalang oleh kebutuhan mereka yang wajar.
Pengujian Pipa Forcemain
Untuk tujuan pengujian tekanan, pipa akan dibagi menjadi beberapa bagian yang ditentukan oleh Pemilik, dan setiap bagian akan diuji secara terpisah hingga Pemilik puas.
Setiap pipa atau bagian pipa akan diisi dengan air dan semua udara akan dikeluarkan sebisa mungkin. Tekanan kemudian akan dinaikkan dengan memompa air hingga mencapai tekanan uji yang ditentukan dan dipertahankan pada level tersebut dengan memompa lebih lanjut hingga stabil. Pemompaan kemudian dihentikan, dan waktu yang dibutuhkan untuk penurunan tekanan sebesar satu meter akan dicatat.
Pemompaan kemudian dilanjutkan dan jumlah air yang dipompa untuk mengembalikan tekanan uji yang turun satu meter akan dicatat. Jika setelah tiga jam tekanan uji belum turun satu meter, pemompaan akan dilanjutkan pada saat itu, dengan waktu tercatat sebagai tiga jam.
Laju kehilangan air kemudian dihitung sebagai jumlah yang tercatat dibagi dengan waktu yang tercatat. Pompa dan pengukur uji harus terhubung ke pipa di lokasi selain titik tertinggi pada saluran untuk memfasilitasi pelepasan udara dari titik tertinggi.
Tekanan uji dalam kondisi normal harus sedemikian rupa sehingga titik tertinggi dalam pipa atau bagian yang diuji akan dikenakan dua kali tekanan kerja pada titik yang sama.
Untuk pipa baja, tidak boleh ada kehilangan air selama pengujian. Untuk pipa lainnya, kehilangan air tidak boleh melebihi satu liter per mm diameter per kilometer per 24 jam.
Jika pipa gagal lulus uji, kerusakan harus ditemukan dan diperbaiki, dan pipa harus diuji ulang hingga lulus pengujian tekanan. Semua pipa yang terekspos, perlengkapan, Valve, dan sambungan harus diperiksa secara visual selama pengujian.
Pengujian Pipa Air
Merupakan syarat yang harus dipenuhi sebelum diterbitkannya Sertifikat Penyelesaian setelah persetujuan dari pemasangan Valve bahwa semua Valve dalam pipa harus sudah berfungsi dengan baik di bawah tekanan kerja dan bahwa pipa telah berhasil diuji tekanan dan dibersihkan sebagaimana yang ditentukan di bawah ini.
Sebelum pengujian tekanan dimulai, Kontraktor harus memeriksa kembali pipa dan Valve untuk kebersihan dan memeriksa kembali pengoperasian semua Valve. Ujung "terbuka" dari pipa (atau bagian pipa) harus biasanya ditutup dengan Flanges kosong atau tutup ujung yang diamankan dengan struts sementara dan wedge jika diperlukan.
Semua blok penahan dan thrust block harus sudah selesai, dan semua ikatan pipa serta perangkat lain yang dimaksudkan untuk mencegah pergerakan pipa harus dipasang dengan aman. Karena Valve tidak dapat dijamin tertutup sempurna, pengujian terhadap Valve tertutup yang terhubung ke pasokan air umum yang ada dilarang karena berisiko terkontaminasi.
Pengujian terhadap Valve tertutup lainnya (termasuk Valve udara) yang tidak terhubung, dapat dilakukan jika diinginkan, asalkan Valve tersebut dipasang dengan baik untuk mengatasi thrust. Tidak ada klaim yang akan diterima terkait dengan Valve yang bocor atau kesulitan lain dalam menutup panjang pipa untuk pengujian, yang akan sepenuhnya menjadi tanggung jawab Kontraktor.
Desinfeksi Pipa Air
Setelah pengujian dan sebelum commisioning, semua pipa air harus dicuci dan didisinfeksi sebagai berikut :
- Semua pipa harus dibilas
- Solusi disinfeksi stok harus dipersiapkan dengan mencampurkan klorosone (30% klorin tersedia) dan air suling dalam perbandingan 10 bagian serbuk untuk 100 bagian air dengan berat.
- Pipa yang akan didisinfeksi harus diisi dengan air minum bersamaan dengan penambahan solusi stok.
- Pipa yang diberi solusi disinfektan harus didiamkan selama 24 jam, setelah itu sampel akan diambil untuk pengujian.
- Dua sampel tambahan akan diambil untuk penentuan klorin bebas dan analisis bakteriologis.
Item yang disediakan dalam Daftar Kuantitas (BOQ) untuk pemasangan pipa harus mencakup biaya semua hal yang diperlukan untuk memasang, menguji dan mendisinfeksi pipa, termasuk penyimpanan, pengangkutan dari depo yang ditentukan ke lokasi, penggalian dan pengurugan kembali, termasuk lapisan granular atau pelapisan beton seperti yang ditunjukkan pada gambar, sesuai kedalaman yang ditentukan dalam gambar untuk pipa bawah tanah, pemasangan, pemotongan, penyambungan, penghubungan ke pipa utama yang ada, perbaikan sementara, dan semua hal lain yang diperlukan untuk instalasi pipa yang tidak diukur secara terpisah di bawah item lain yang disediakan dalam BOQ.
Untuk pekerjaan perpipaan di dalam bangunan atau yang terpasang pada struktur, harga satuan harus mencakup semua penyangga, gantungan, penjepit, dan sejenisnya yang diperlukan.
Pengukuran Pipa Air
Pengukuran instalasi pipa air akan dilakukan sepanjang garis tengah pipa. Tidak akan ada pengurangan untuk Valve dan ruangannya.
